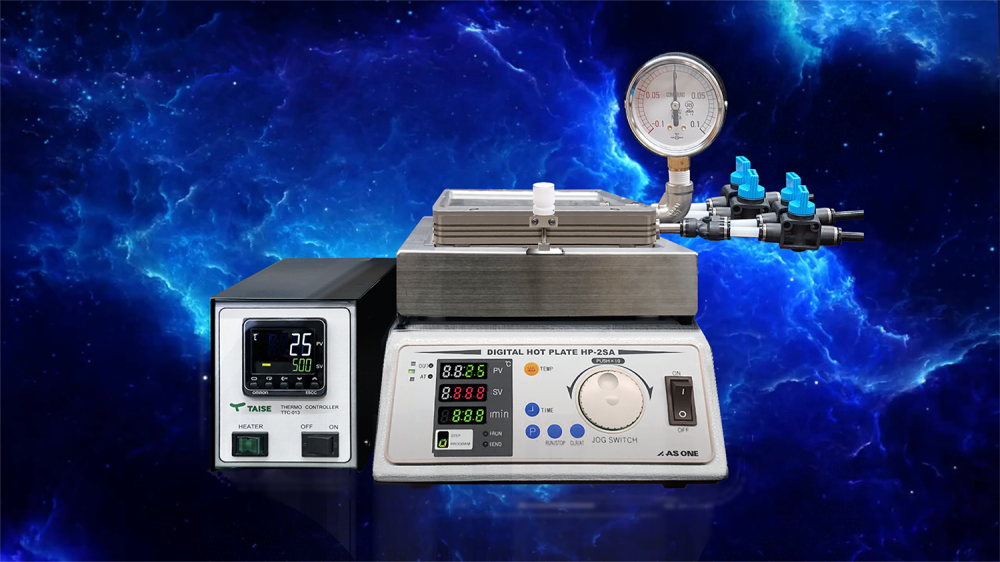

超小型真空ハイパワーリフロー炉(TR-125VH3)

最先端の技術を追求する研究開発者の皆様へ

高品質な電子部品を使って、革新的な製品やサービスを生み出し、世界に貢献し、自分の仕事に誇りと満足感を得たいと思っている研究開発者のみなさまへ。超小型真空ハイパワーリフロー炉(TR-125VH3)



こんな未来を想像してみてください。

あなたは試作や研究開発で最先端の技術を追求しているあなたの手元には、高品質で低コストの電子部品があります。あなたは、その部品を使って、革新的な製品やサービスを生み出すことで世界に貢献し、自分の仕事に誇りと満足感を得ています。



これは、夢ではありません。

株式会社タイセーの超小型真空ハイパワーリフロー炉を使えば、実現できる未来です。

弊社の超小型真空ハイパワーリフロー炉(TR-125VH3)があなたの夢を実現します。



株式会社タイセーは、半導体や電子部品の製造装置専門メーカーとして40年以上の実績と信頼を築いてきました。私たちは、お客様のニーズに応えるために、常に技術革新に挑戦しています。

その結果、私たちは、世界最小クラスの超小型真空ハイパワーリフロー炉を開発しました。リフ郎04

超小型真空ハイパワーリフロー炉とは、真空、窒素雰囲気で電子部品のはんだ付けを行う装置です。従来のリフロー炉と比べて、以下のようなメリットがあります。リフ郎01

  • 従来の超小型真空リフロー炉に比べ昇温スピードが3倍。(21℃/min)
  • 冷却リフロー板と組み合わせる事により、冷却性能の向上。(自然冷却と65℃以上の差)
  • 真空中で酸化を防ぎ、高品質なはんだ付けができる。
  • 低温で加熱できるため、部品の劣化や歪みを防ぐ。
  • フラックスやクリーニング剤が不要で、コストや環境負荷を削減できる。
  • 専用サーモコントローラーを併用すればPCに温度プロファイルを出力可能。
  • 超小型でコンパクトなため、設置場所や運搬に制約がない。



しかし、真空リフロー炉は、大型で高価な装置であることが多く、試作や研究開発には不向きでした。そこで私たちは、世界最小クラスの超小型真空ハイパワーリフロー炉を開発しました。

超小型真空ハイパワーリフロー炉(TR-125VH3)の特徴は以下の通り。

世界最小クラス:従来の真空リフロー炉の1/20以下。

■ 視認性の良さ:窓ガラス越しに基板の状態を見る事が可能。

低価格:従来の真空リフロー炉の1/10以下。

操作性:ジョグダイヤルとボタンで簡単操作。

雰囲気:真空・窒素パージが可能。

最高使用温度:300℃(常時260℃)

昇温スピード:3倍の速さ(21℃/min) ※当社比

温度制御:温度プロファイルの設定が可能。(温調器*と組み合わせてPC出力可能)

*温調器は別売です。

ガラス蓋越しにリフロー進行状況を確認ガラス越しに進行状況を確認



このように、超小型真空ハイパワーリフロー炉は、試作や研究開発に最適な装置です。

超小型真空ハイパワーリフロー炉(TR-125VH3)は、他社の製品と比べても優れています。

では、なぜ弊社はこんなにも高性能な製品を安く提供できるのでしょうか?

それは、私たちが自社で開発・製造・販売を行っているからです。

私たちは、お客様から直接伺ったご要望やご意見をもとに製品を開発しています。

自社協力工場で一貫して生産管理し、自社販売チームで直接お客様にお届けすることで中間マージンや余分なコストをカットし、お客様に最適な製品を低価格で提供できる体制を整えています。

私たちが自信を持っておすすめする超小型真空ハイパワーリフロー炉(TR-125VH3)は、あなたの研究開発の向上と開発スピードを速めるのに欠かせないツールです。

私たちは、弊社の製品で、お客様の技術革新をサポートしたいと考えています。



小型真空リフロー炉a_2



弊社ではデモ機のご用意がございます。御社のご使用環境で実機を試して頂き、ご納得頂いてからご購入頂きたいと考えております。超小型真空ハイパワーリフロー炉(TR-125VH3)の素晴らしさを是非、体験してみて下さい。

あなたは、研究開発をしている方として、最先端の技術を追求したいと思っていませんか?高品質で低コストの電子部品を使って、革新的な製品やリフ郎12サービスを生み出したいと思っていませんか?自分の仕事に誇りと満足感を得たいと思いませんか?

それなら、今すぐ行動してください。

以下のボタンをクリックして、お問い合わせフォームからお申し込みください。

私たちは、あなたからのご連絡を心よりお待ちしています。

弊社の超小型真空ハイパワーリフロー炉で、御社(あなた)の未来を変えましょう!







最後に、御社(あなた)に一つだけお伝えしたいことがあります。

それは・・・

超小型真空ハイパワーリフロー炉(TR-125VH3)をお求めになるなら、今がチャンスです。

なぜなら、超小型真空ハイパワーリフロー炉(TR-125VH3)は今話題の製品であり、多くのお客様から注文が殺到しているからです。

私たちは、できるだけ多くのお客様にご満足いただきたいと思っていますが、生産能力には限りがあります。

そのため、在庫が無くなってしまう可能性もあります。

なお、前機種の、超小型真空リフロー炉(TR-125V2)は千葉県ものづくり認定製品に認定された製品であり、その価値は高まっています。

令和4年度 千葉ものづくり認定製品 認定証交付式

熊谷知事より認定証を交付されました。

そのため、今後価格が上がる可能性もあります。

ですから、御社(あなたは)今すぐにでもご注文いただくことをおすすめします。



以下のボタンをクリックして、お問い合わせフォームからお申し込みください。

私たちは、あなたからのご連絡を心よりお待ちしています。

弊社の超小型真空ハイパワーリフロー炉で、御社(あなた)の未来を変えましょう!



お問い合わせページリンクボタン



リフロー炉 仕様表

TRFシリーズ
リフロー炉
本体のみ
型名 標準 真空タイプ
TRF-95 TRF-125 TRF-125V
イラスト リフロー炉イラスト_TRF-95 リフロー炉イラスト_TRF-125 リフロー炉イラスト_TRF-125V
外形(mm) W110×D127×H27 W140×D157×H27 W145×D153×H32
内部空間(mm) W95×D95×H15 W125×D125×H15 W116×D116×H16
重量 350g未満 350g未満 350g未満
蓋開閉 バネ跳ね上げ式 バネ跳ね上げ式

アーム固定式

段階:35°、45°、55°

素材 本体:アルミ  取手:テフロン  窓板:耐熱ガラス



TRシリーズ
リフロー炉 本体

アズワン製ホットプレート
(専用カバー付)
型番 TR-20
S-95
TR-95 II TR-20
S-125
TR-125 II TR-20
S-125V
TR-125V2 TR-125VH3
リフロー炉イラスト_TR-20 リフロー炉イラスト_TR-125V2 リフロー炉イラスト_TR-20 リフロー炉イラスト_TR-125V2 リフロー炉イラスト_TR-20 リフロー炉イラスト_TR-125V2 リフロー炉イラスト_TR-125VH3
外形(mm) W194×D292×H130 W194×D292×H138 W194×D292×H130 W194×D292×H138 W194×D292×H130 W194×D292×H138 W200×D260×H155 *1
重量 3kg未満 5kg未満 3kg未満 5kg未満 3kg未満 5kg未満 5.1kg未満
型番 CHP-170DF ND-1A CHP-170DF ND-1A CHP-170DF ND-1A HP-2SA
外形(mm) W194×D292×H104 W240×D280×H101 W194×D292×H104 W240×D280×H101 W194×D292×H104 W240×D280×H101 W200×D260×H118
重量 2.5kg 4.6kg 2.5kg 4.6kg 2.5kg 4.6kg 5.3kg
電源 AC100V 50/60Hz
ヒーター容量 900W 680W 900W 680W 900W 680W 1300W
最高温度 550℃ 350℃ 550℃ 350℃ 550℃ 350℃ 430℃
リフロー炉での
使用最高温度
260℃ 260℃ 260℃ 260℃ 260℃ 260℃ 260℃
特徴 N2パージ機能により急速冷却が可能 外部熱電対で高精度な温度制御が可能 N2パージ機能により急速冷却が可能 外部熱電対で高精度な温度制御が可能 N2パージ機能により急速冷却が可能 外部熱電対で高精度な温度制御が可能 外部熱電対で高精度な温度制御が可能
真空ポンプ、フィルターにより排ガス処理が可能 温度プロファイルの設定可能 真空ポンプ、フィルターにより排ガス処理が可能 温度プロファイルの設定可能 真空ポンプ、フィルターにより排ガス処理が可能 温度プロファイルの設定可能 最高到達温度430℃まで約30分で高速昇温
  現在の温度状況をPC出力可能   現在の温度状況をPC出力可能   現在の温度状況をPC出力可能 現在の温度状況をPC出力可能 *2
  安全装置   安全装置   安全装置 安全装置
  過電流ヒューズ   過電流ヒューズ   過電流ヒューズ 過電流ヒューズ
  異常加熱防止装置   異常加熱防止装置   異常加熱防止装置 異常加熱防止装置
  自己診断機能   自己診断機能   自己診断機能 自己診断機能
標準装備 連成計
PC出力用温調器
オプション N2 標準 標準 標準
N2シャワー*3

拡大鏡 /  2倍


フィルター
加圧防止リリ-フ弁
小型真空ポンプ

リフロー炉_仕様表ver.4 [PDF形式/550.07KB]

*1 温調器(外形:W85×D170×H103mm 重量:0.9kg)を除く

*2 出力方法 PIDのパラメータ設定が可能

*3 N2シャワー:2本のシャワー管から均一に窒素ガス(N2)を放出して炉内を満たすことにより、リフロー時に最適な窒素雰囲気に包んで配線基板の酸化を防止します。

N2シャワー

N2シャワー

配管使用例

リフロー炉配管使用例 .1 [PDF形式/329.23KB]

リフローを内製すると、大幅な時間短縮が可能となり、開発スピードが上がります。イメージイラスト_UP

コスト削減にもなるため、利益率を上げることにつながります。イメージイラスト_UPリフ郎12


現在、リフローを外注している方、場所がなくてリフローをを置けないと諦めていた方、弊社の超小型真空ハイパワーリフロー炉を導入しませんか?

御見積依頼、デモ機の貸出依頼等、お問い合わせをお待ちしております。

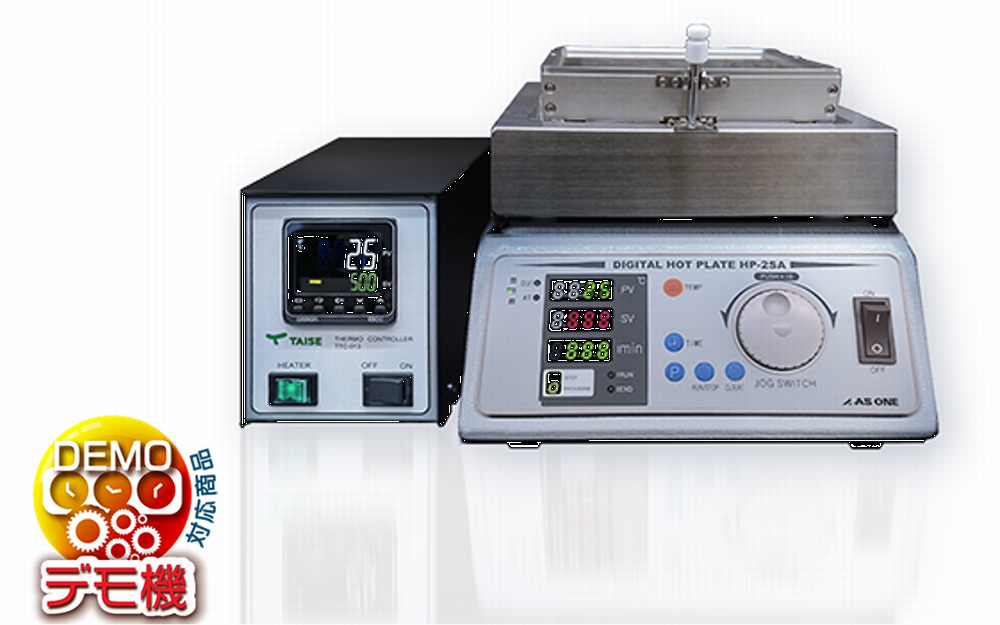

デモ機アイコン





超小型真空ハイパワーリフロー炉(TR-125VH3)は、貸出中 です。



リフロー炉 デモ機 申し込みボタン

リフローがはじめての方、リフロー炉を持っているが小型のものにご興味がおありの方は、お気軽にお問合せください。この後の貸出依頼をいただいておりますため、これからお申し込みの場合は、年明けとなる見込みです。

後日担当からメールでご連絡いたします。(ご連絡に数日かかる場合がございます)

デモ機のご利用は1回に限らせていただきます。やむを得ず、返却期限を過ぎそうな時はすみやかにご連絡ください。返却期限を大幅に過ぎた場合は使用料を申し受ける場合がございます。

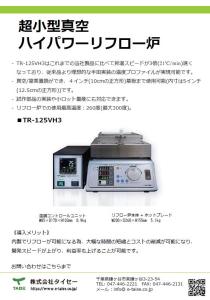

カタログはこちら

カタログ_超小型真空ハイパワーリフロー炉(TR-125VH3)
