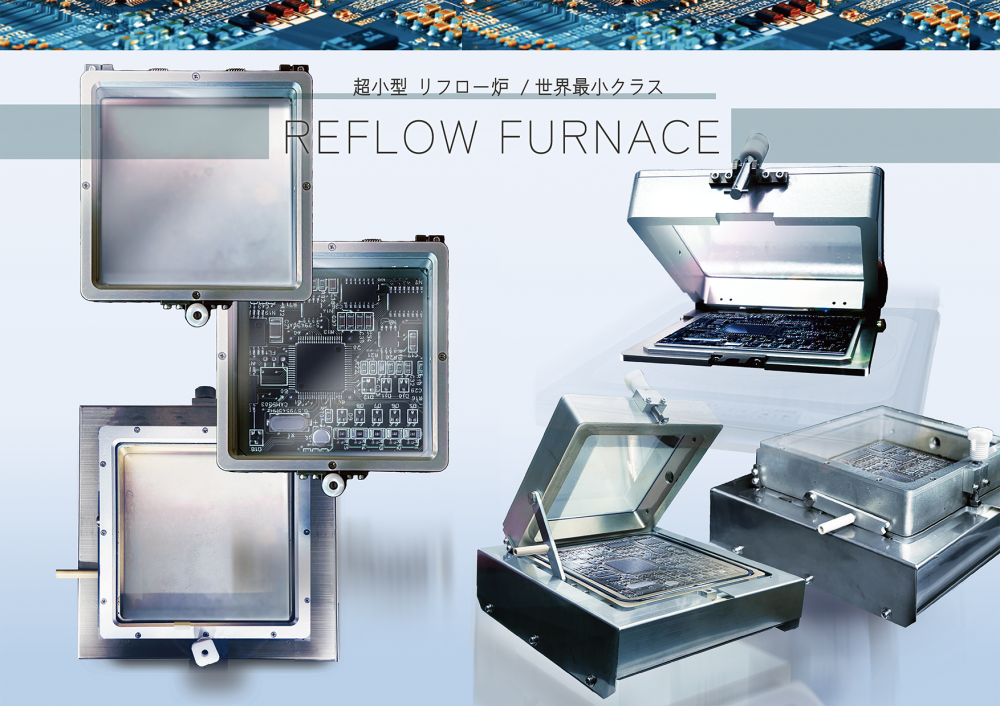

小型・軽量 卓上型はんだリフロー炉(TR-95/TR-125)

世界最小クラスのリフロー炉(TRF-95)なら、誰でも、どこでも短時間で簡単に配線基板上のクリーム半田をリフロー出来ます。

小型真空リフロー炉



商品紹介

従来の卓上型リフロー炉は卓上型とは言ってもまだまだ大きい物ばかりで、置くスペースに制限が出たり、価格的にも高価な物ばかりでした。

今回、弊社が提案する卓上型リフロー炉は軽量コンパクト(外形:W110mm×D127mm×H16mm 重量346g)、低価格であり、お手持ちの温度調節器付ホットプレートと組合わせて、誰でも短時間で簡単にリフローが可能です。

また、弊社が推奨するホットプレートと組合わせた卓上型はんだリフロー装置(TR-20S)も販売しております。

千葉県鎌ケ谷市の中小企業、株式会社タイセーオリジナル商品です。弊社はものづくり事業や商社事業をこれまで行ってまいりましたが、創業から約50年の節目に立ち、新しい挑戦をする事とし、新製品の開発に邁進しております。

特徴

  • 小型軽量リフロー炉(外形:W110mm×D127mm×H16mm 重量346g)
  • ホットプレート付リフロー装置(外形:W194×D292×H110mm 3.2Kg)
  • デジタル式温度調節器で簡単温度設定。
  • 炉の構造を最適化し、サンプルを置くリフロー板の均一温度を実現。
  • 配線基板上のクリーム半田を約30秒でリフロー可能。
  • ガラス蓋越しにリフロー進行状況を確認出来ます。

※推奨ホットプレート:アズワン CHP-170DFと組合わせた場合

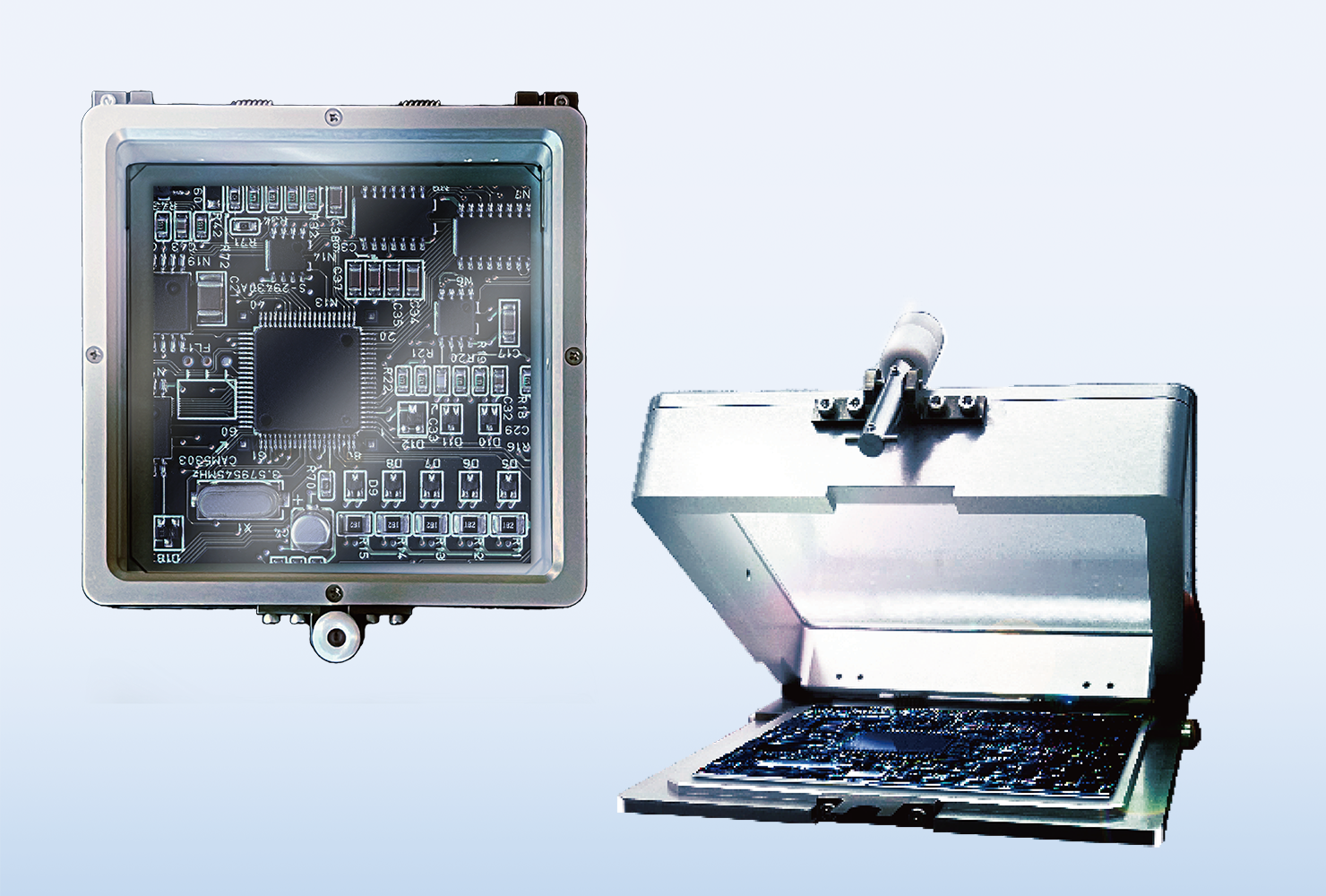

卓上型はんだリフロー炉 TR-95 / TR-125

リフロー炉(蓋)

※上記リフロー炉をご使用の際は、ヒータ装置にアズワン株式会社製のホットプレート 、型番: CHP-170DFと弊社製の専用カバーの使用をお勧めします。上記リフロー炉の使用最高温度は260℃ 位までです。

卓上型はんだリフロー装置(Desktop Solder Reflow Equipment)TR-20S

リフロー炉e

卓上型はんだリフロー装置
(Desktop Solder Reflow Equipment)TR-20S

【構成例】メーカー アズワン ホットプレート CHP-170DF

リフロー炉 仕様表

TRFシリーズ
リフロー炉
本体のみ
型名 標準 真空タイプ
TRF-95 TRF-125 TRF-125V
イラスト リフロー炉イラスト_TRF-95 リフロー炉イラスト_TRF-125 リフロー炉イラスト_TRF-125V
外形(mm) W110×D127×H27 W140×D157×H27 W145×D153×H32
内部空間(mm) W95×D95×H15 W125×D125×H15 W116×D116×H16
重量 350g未満 350g未満 350g未満
蓋開閉 バネ跳ね上げ式 バネ跳ね上げ式

アーム固定式

段階:35°、45°、55°

素材 本体:アルミ  取手:テフロン  窓板:耐熱ガラス



TRシリーズ
リフロー炉 本体

アズワン製ホットプレート
(専用カバー付)
型番 TR-20
S-95
TR-95 II TR-20
S-125
TR-125 II TR-20
S-125V
TR-125V2 TR-125VH3
リフロー炉イラスト_TR-20 リフロー炉イラスト_TR-125V2 リフロー炉イラスト_TR-20 リフロー炉イラスト_TR-125V2 リフロー炉イラスト_TR-20 リフロー炉イラスト_TR-125V2 リフロー炉イラスト_TR-125VH3
外形(mm) W194×D292×H130 W194×D292×H138 W194×D292×H130 W194×D292×H138 W194×D292×H130 W194×D292×H138 W200×D260×H155 *1
重量 3kg未満 5kg未満 3kg未満 5kg未満 3kg未満 5kg未満 5.1kg未満
型番 CHP-170DF ND-1A CHP-170DF ND-1A CHP-170DF ND-1A HP-2SA
外形(mm) W194×D292×H104 W240×D280×H101 W194×D292×H104 W240×D280×H101 W194×D292×H104 W240×D280×H101 W200×D260×H118
重量 2.5kg 4.6kg 2.5kg 4.6kg 2.5kg 4.6kg 5.3kg
電源 AC100V 50/60Hz
ヒーター容量 900W 680W 900W 680W 900W 680W 1300W
最高温度 550℃ 350℃ 550℃ 350℃ 550℃ 350℃ 430℃
リフロー炉での
使用最高温度
260℃ 260℃ 260℃ 260℃ 260℃ 260℃ 260℃
特徴 N2パージ機能により急速冷却が可能 外部熱電対で高精度な温度制御が可能 N2パージ機能により急速冷却が可能 外部熱電対で高精度な温度制御が可能 N2パージ機能により急速冷却が可能 外部熱電対で高精度な温度制御が可能 外部熱電対で高精度な温度制御が可能
真空ポンプ、フィルターにより排ガス処理が可能 温度プロファイルの設定可能 真空ポンプ、フィルターにより排ガス処理が可能 温度プロファイルの設定可能 真空ポンプ、フィルターにより排ガス処理が可能 温度プロファイルの設定可能 最高到達温度430℃まで約30分で高速昇温
  現在の温度状況をPC出力可能   現在の温度状況をPC出力可能   現在の温度状況をPC出力可能 現在の温度状況をPC出力可能 *2
  安全装置   安全装置   安全装置 安全装置
  過電流ヒューズ   過電流ヒューズ   過電流ヒューズ 過電流ヒューズ
  異常加熱防止装置   異常加熱防止装置   異常加熱防止装置 異常加熱防止装置
  自己診断機能   自己診断機能   自己診断機能 自己診断機能
標準装備 連成計
PC出力用温調器
オプション N2 標準 標準 標準
N2シャワー*3

拡大鏡 /  2倍


フィルター
加圧防止リリ-フ弁
小型真空ポンプ

リフロー炉_仕様表ver.4 [PDF形式/550.07KB]

*1 温調器(外形:W85×D170×H103mm 重量:0.9kg)を除く

*2 出力方法 PIDのパラメータ設定が可能

*3 N2シャワー:2本のシャワー管から均一に窒素ガス(N2)を放出して炉内を満たすことにより、リフロー時に最適な窒素雰囲気に包んで配線基板の酸化を防止します。

N2シャワー

N2シャワー



​​※お手持ちのホットプレートに合わせた、特注サイズも承ります。お気軽にお問い合わせください。



デモ機アイコン





ただいま、卓上型はんだリフロー炉 TR-95 / TR-125は、貸出可能 です。





貸出までに要するおよその期間は、6週間程度です。

リフローがはじめての方、リフロー炉を持っているが小型のものにご興味がおありの方は、お気軽にお問合せください。

後日担当からメールでご連絡いたします。(ご連絡に数日かかる場合がございます)
